Bridged Network

Usando una Bridged Network podemos lograr que una VM sea vista por la red como un dispositivo más, sin depender del host donde se encuentra. Es decir, con una interfaz bridge la VM podrá pertenecer al mismo segmento de red que el host y tener una IP dentro de ella.

../../../_images/bridged-network.png

Esquema de Bridged Network

Host configuration

Método 1 - Usando iproute2

En el host (máquina física) debemos realizar el siguiente procedimiento:

  • Crear el bridge con ip link:
$ sudo ip link add name br0 type bridge

$ ip link

31: br0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN mode DEFAULT group default qlen 1000
    link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff
  • Prender la interfaz del bridge
$ sudo ip link set dev br0 up

$ ip link

31: br0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN mode DEFAULT group default qlen 1000
    link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff
  • Prender la interfaz física que asociaremos al bridge (sin ninguna configuración/IP):

Important

La interfaz física no deberá tener asignada una IP y no deberá estar siendo usada por otro bridge. Recomendación: en una laptop podemos tener la salida a internet por la interfaz inalámbrica y usar la interfaz cableada para asociarla al bridge.

$ sudo ip link set dev enp3s0 up
  • Asociar la interfaz física (enp3s0) al bridge creado (br0):
$ sudo ip link set dev enp3s0 master br0

$ ip link

2: enp3s0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel master br0 state UP mode DEFAULT group default qlen 1000
    link/ether 08:9e:01:54:38:4c brd ff:ff:ff:ff:ff:ff
  • Para remover la configuración realizada usar:
# Desasociar la interfaz al bridge:
$ sudo ip link set dev enp3s0 nomaster
# Eliminar el bridge:
$ sudo ip link delete br0

Método 2 - Usando bridge-utils

  • Crear un nuevo bridge:
$ sudo brctl addbr br0
  • Añadir la interfaz física al bridge:
$ sudo brctl addif br0 enp3s0
  • Verificar el bridge y las intefaces conectadas a él:
$ brctl show
bridge name bridge id                   STP enabled interfaces
br2             8000.94c691b241ed   no                  enp3s0
  • Prender el bridge:
$ sudo ip link set dev br0 up

$ ip link

2: enp3s0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel master br0 state UP mode DEFAULT group default qlen 1000
    link/ether 94:c6:91:b2:41:ed brd ff:ff:ff:ff:ff:ff

23: br0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 94:c6:91:b2:41:ed brd ff:ff:ff:ff:ff:ff
    inet6 fe80::96c6:91ff:feb2:41ed/64 scope link
    valid_lft forever preferred_lft forever
  • Para remover la configuración utilizada:
# Apagar la interfaz del bridge:
$ sudo ip link set dev br0 down
# Eliminar el bridge:
$ sudo brctl delbr br0

Método 3 - Usando virt-manager

  • Abrir virt-manager, ir a la pestaña Edit, opción Connection Details :
../../../_images/bridge-kvm-1.png

virt-manager - Bridged Network - Step 1

  • En la nueva ventana, clic en el botón +:
../../../_images/bridge-kvm-2.png

virt-manager - Bridged Network - Step 2

  • Interfaz type: Bridge
../../../_images/bridge-kvm-3.png

virt-manager - Bridged Network - Step 3

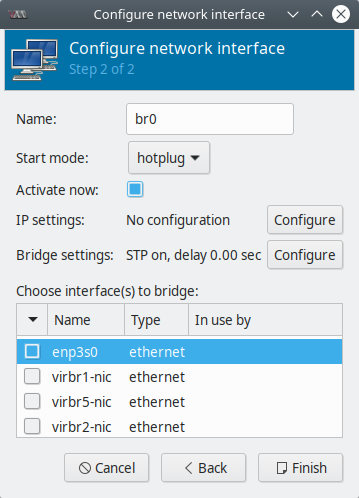

  • Configurar la interfaz de red, especificando las interfaces que se conectarán al bridge:
../../../_images/bridge-kvm-4.png

virt-manager - Bridged Network - Step 4

  • Verificar que la interfaz se haya creado:
../../../_images/bridge-kvm-5.png

virt-manager - Bridged Network - Step 5

  • En una VM creada o que vayamos a crear se podrá elegir como Network Source: Bridge br0: Host device enp3s0
../../../_images/bridge-kvm-6.png

virt-manager - Bridged Network - Step 6

Configuración final del host

  • Iniciar la VM usando virt-install y el tag --network bridge=br0:
sudo virt-install --name=vc3 \
--vcpus=2 \
--memory=4096 \
--network bridge=br0 \
--disk path=/var/lib/libvirt/images/vc3.qcow2 \
--import \
--os-variant=ubuntu18.04 &
  • Si abrimos la aplicación de virt-manager veremos que el nombre de la interfaz que posee la VM es: Bridge br0: Host device vnet0
  • Luego de asociar la interfaz física al bridge se tendrá problemas de conexión a internet desde el host. Esto se debe a que ahora la interfaz física es un puerto del switch y su configuración IP individual no importa.

No tenemos conexión a Internet pues la interfaz br0 no tiene IP. Por tanto, hay que remover la configuración IP de la interfaz física enp3s0 y realizar una configuraración IP en el bridge br0:

# Remover configuración a interfaz física:
$ sudo dhclient -r enp3s0
# Agregar configuración a interfaz bridge:
$ sudo dhclient -v br0

Guest configuration

En el guest (VM) la configuración de red será automática según la red a la que se encuentre conectada nuestra interfaz física y el servidor DHCP que exista en la red:

$ ip addr

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
    valid_lft forever preferred_lft forever
2: ens3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 52:54:00:3f:78:e2 brd ff:ff:ff:ff:ff:ff
    inet 192.168.1.24/24 brd 192.168.1.255 scope global dynamic ens3
    valid_lft 85847sec preferred_lft 85847sec
    inet6 2800:200:e840:125c:5054:ff:fe3f:78e2/64 scope global dynamic mngtmpaddr noprefixroute
    valid_lft 3598sec preferred_lft 3598sec
    inet6 fe80::5054:ff:fe3f:78e2/64 scope link
    valid_lft forever preferred_lft forever

Podremos crear varias VMs y el servidor DHCP dentro de la red le asignará una IP a cada una de ellas al momento de bootear la VM.
